Amplificador Linear 300 Watts para FM 88-108 MHz

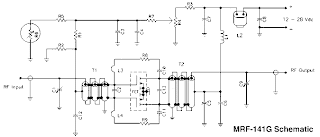

Esquema - Linear 300 Watts FM 88~108 MHz




Layout da Posição dos Componentes

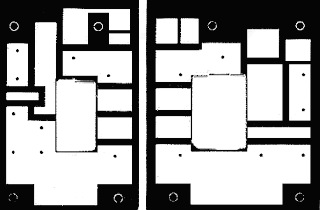

Layout da Placa de Circuito Impresso (PCI)




Lista de Material:

R1 - 1k, 1/2 W

R2 - 10k, 1/2 W

R3 - 330R, 2 W
R4 - 1k Trimpot
R5 - 68k, 1/4 W
R6 - Termistor, 10K a 25°C / 5k a 75°C

R7 - 2k, 1/2 W

R8, R9 - 25R Resistor de potência Micro-onda


C1, C9, 1.5-20 pF Trimmer Mica

C2 - 200 pF Cerâmico Disco

C3 - 0.1 uF Cerâmico Disco

C4, C5, C12 -1000 pF Cerâmico Disco

C6. C7 - 0.01 uF Cerâmico Disco

C8 - 0.47 uF Cerâmico Disco

C13 - 300 pF, 2x150 pF Cerâmico Disco


L1 -10 Voltas fio esmaltado #16 AWG

L2 - Ferrite Beads fio #16 AWG

L3, L4 - comprimentos conduzido de R8 e R9


FET - MRF141G


T1 - 9:1 Transformador de RF

T2 -1:9 Transformador de RF




Fonte: http://rbsfm.ej.am/




* * *
