Como Empilhar Antenas de Polarização Circular para FM

Empilhando as antenas teremos mais ganho.



O que você precisa para empilhar as antenas?


- Mais antenas idênticas.
- Divisor de potência para distribuir o RF em cada antena.
- Cabo Coaxial 50 Ohms para ligar as antenas.


Empilhando 4 Antenas

Antena: prepare 4 antenas idênticas. Ajuste a antena na freqüência
de trabalho.









Divisor de Potência: prepare 1 divisor de potência com 1 entrada e 4 saídas.




Cabo Coaxial: qualquer comprimento de cabo com 2 conectores N para ligar o divisor de potência e as antenas.

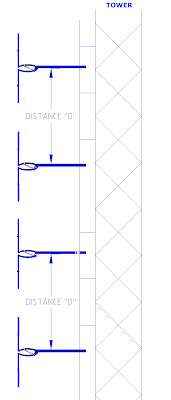

• Quando você instala as antenas no sistema collinear, você deve observar o "D", distância entre duas antenas (ver figura acima).




A fórmula para calcula “D” é:


D = 0.75 x

Onde:

0.75 = é o coeficiente multiplicável;






300

? =-----------

F (MHz)





SWR medida na freqüência 94.4 MHz = 1.25





fonte: Broadcast Hardware
