Transmissor FM Hi-Fi Stéreo com BA1404 (Esquema)

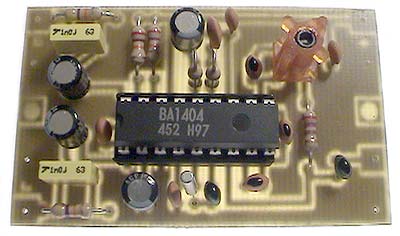

Se você deseja transmitir música em torno de sua casa, ou simplesmente a transmissão sem fios entre o seu iPod e o receptor do seu carro, com este transmissor você vai poder fazer essas coisas facilmente. Com o transmissor BA1404 HI-FI Stereo você será capaz de transmitir música MP3 a partir do seu iPod, computador, discman, walkman, TV / receptor SAT, e muitas outras fontes de áudio. O projeto transmissor FM acima é o resultado de muitas horas de testes e ajustes. O objetivo era simples: testar vários  projetos de transmissor FM existentes com o BA1404 e comparar o seu desempenho, identificar os pontos fracos e chegar com um projeto novo transmissor com o BA1404 com melhor qualidade de áudio, estabilidade de freqüência muito boa, maximizar o alcance do transmissor, e bem simples para que todos possa construir. Estamos felizes em anunciar que este objetivo e as expectativas foram cumpridas e até superadas. O transmissor pode trabalhar a partir de uma única  bateria de 1,5 V e fornecer excelente som estéreo perfeitamente nítido. Também pode ser fornecida por duas baterias de 1,5 V para fornecer a potência máxima.










L1= Tranformador de 3.5 espiras com núcleo de ferrite ou 4 espiras de fio de cobre esmaltado 22 awg em um núcleo de ferrite com 5mm de diâmetro.
Lista de Material
Qtde.
   1- CI BA1404
   1- Placa de circuito impresso (PCI)
   1- 38KHz Cristal Oscilador
   1- 3.5T Bobina (3.5 voltas)
   1- 10uH Inductor
   4- 10uF/50V
   4- 1nF Cerâmicos
   2- 1nF Poliéster
   1- 220pF Cerâmico
   5- 10pF Cerâmicos
   2- 47K
   2- 27K
   1- 150K
   1- 5.6K
   1- 270

Fonte: http://electronics-diy.com/
