Antena de Polarização Circular para FM 88~108 MHz

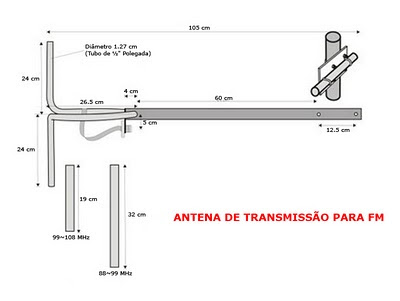

Esta antena simples é chamada Circular Polarizada. Você deve construir esta antena com o cobre de .5 polegadas. Com um pouco de experiência esta antena pode ser construída e sintonizada na freqüência de FM entre 88-108 MHz ajustando os elementos verticais. O segredo é a proporção de dimensões verticais e horizontais.








Em transmissão de FM você precisa de um sinal transmitido em toda direção, portanto você precisa de um tipo de antena que transmita com polarização circular. O ganho dessa Antena é de 3.2 dB, bandwidth 500 kHz com potência máxima de 500 Watts. Para uso na faixa de 88-108 MHz, este tipo de antena de faixa larga deve ser projetado de modo a ser ajustada na freqüência desejada.




Como dobrar a Potência do Transmissor

A amplificação do sinal transmitido é baseada no ganho da antena em Decibel (dB). A Potência do transmissor pode ser dobrada, triplicada ou até ficar mais potente. O valor é chamado ERP (Emmittion Radiating Power). Para Dobrar a potência do seu transmissor será necessário empilhar 4 antenas (Ganho da antena 3.12 dB), 6 antenas (5.12 dB), 8 antenas (6.4 dB).
