RIB Universal (Radio Interface Box) Esquema + PCI.

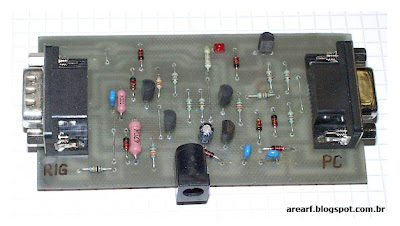

RIB - Radio Interface Box Esquema com PCI Layout!
Tradução: Área RF
As RIB's (programadores) para a maioria dos rádios baseiam-se nos mesmos princípios. Os programadores executam a conversão de tensão entre os níveis RS-232 e os níveis específicos do rádio. Normalmente as FPUs dos rádios têm os níveis de entrada e saída do CMOS desviados por elementos de proteção. Alguns circuitos programação para vários tipos de rádio são mostrados na Figura 1.




Fig. 1. circuitos de programação de vários rádios.


Na Figura 1 você pode ver o interior dos circuitos de vários rádios, ou seja, o circuitos entre o conector de programação do rádio ou conector do microfone e o processador do rádio. Estes circuitos incluem resistores limitadores de corrente, diodos de proteção contra  sobretensão, capacitores de filtragem EMI RF (interferência eletromagnética, rádio freqüência) ou correntes RC. Muitas vezes, eles também incluem diodos, transistores e resistores adicionais que ajudam na transmissão e recepção dados de do rádio.

Fig. 1a - Móveis KENWOODs TK-760/860 (G), Fig. 1b - KENWOODs portátil (TK-378), Fig. 1c - portátil VERTEX VX-10, Fig. 1d - portáteis YAESU FT-11R/41R, Fig. 1e - Móvel MOTOROLA GM-300, fig. 1f - móveis VERTEX FTL-1011/7011, Fig. 1g - alguns rádios móveis ICOM. Fig. 1h mostra como o programador interage com a entrada / saída de programação do rádio.

Uma análise completa dos circuitos de programação dos rádios nos leva ao seguinte esquema de programador (RIB).

  Fig. 2. Diagrama esquemático do Programador (RIB).


Uso de Schmitt trigger (VT3, VT4) com alto limiar zero lógico (V = 1.7V) é essencial para a entrada e saída do BUS se estiverem ligados juntos. Isto é devido à tensão divisor Rk/R1 (ver fig. 1h) e que se desloca a lógica zero voltagem.
















Fig. 3. Conexões para rádios (os conectores para rádios móveis são mostrados como eles são ligados no "socket").


Fig. 4. conector para PRO5150 / GP-340  MOT-4 (projeto por K. Bokhanov)





Fig. 5. Layout PCI





FONTE: http://kom-inform.euro.ru/
